Zynq学习笔记-AXI DMA (Simple)简介和示例

一、DMA简介

**DMA(Direct Memory Access，直接存储器访问)**技术允许某些硬件子系统直接读写内存，使CPU从数据搬运中解放出来。DMA通常用于进行大量数据的移动，其具体过程为：

• 先由CPU向DMA控制器设定传输指令（源地址，目的地址，大小，猝发长度）
• DMA控制数据转移，CPU转而去做别的工作
• DMA转移数据完毕，向CPU发出中断
• CPU进行中断处理，结束DMA传输

Zynq AXI-DMA是PL端DMA的实现方式。DMA事实上，PS端也有DMA控制器，具体的信息可以在芯片的Technical Reference中查到。大致如下：

方法

特性

问题

适用情况

速度

PS DMAC

资源占用少
多通道
逻辑接口简单

DMAC配置不方便
吞吐量率中等

PL的DMA资源不够时

600MB/s

PL DMA配AXI_HP

吞吐率最高
接口多
HP自带FIFO缓存

只能访问OCM和DDR
逻辑设计复杂

大块数据、高性能

1200MB/s
(每个接口)

PL DMA配AXI_ACP

吞吐率最高
延时最低
可选的Cache一致性

大块数据传输引起Cache问题
共享CPU互联带宽
更复杂的逻辑设计

小块与Cache直接相关的高速传输

1200MB/s

PL DMA配AXI_GP

-

吞吐率中等
更复杂的逻辑设计

PL到PS的控制（一般是AXILITE）
PS I/O外设访问

600MB/s

各接口传输比较

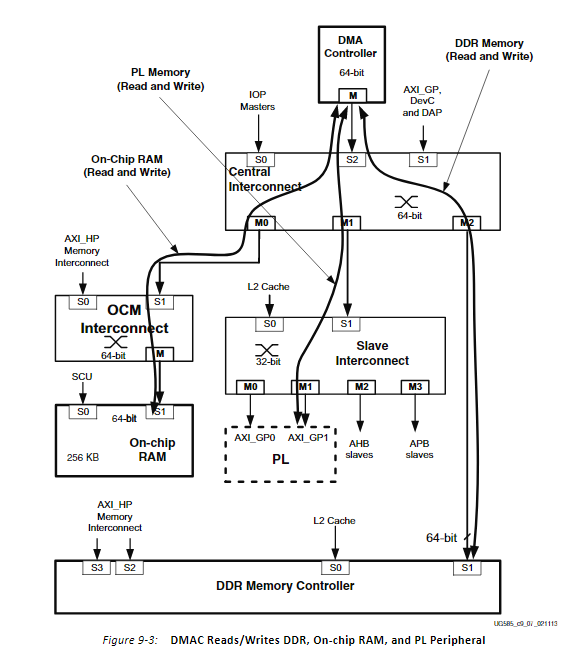

在传输上，AXI DMA利用AXI Interconnect进行数据传输，如下：

DMAController读取数据流向

在AXI-DMA IP中，提供了3种存储模式：

• Direct Register （Simple）简单DMA传输，仅需要地址和长度就能进行传输
• Scatter/Gather 允许在单个DMA事务中将数据传输到多个存储区域
• Cyclic DMA 循环DMA，类似于循环队列，待补充

二、从AXI-DMA简单应用中熟悉IP

本Demo利用了AXI-DMA+AXI Stream Data FIFO实现利用DMA从PS读取数据到FIFO，再利用DMA写回PS的过程，没有用到中断，采用轮询请求判断传输结束。

打开Vivado，新建工程。注意选择好芯片或板子的型号，不然在IP Catalog里面可能搜索不到IP.

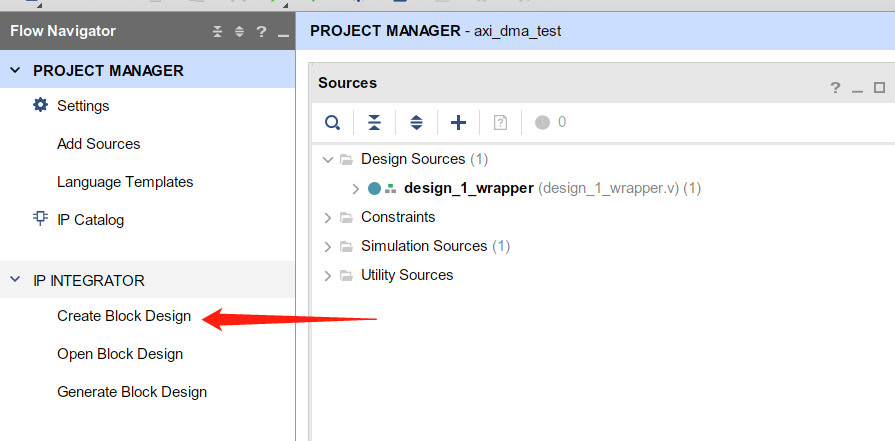

IP Generator -> Create Block Design

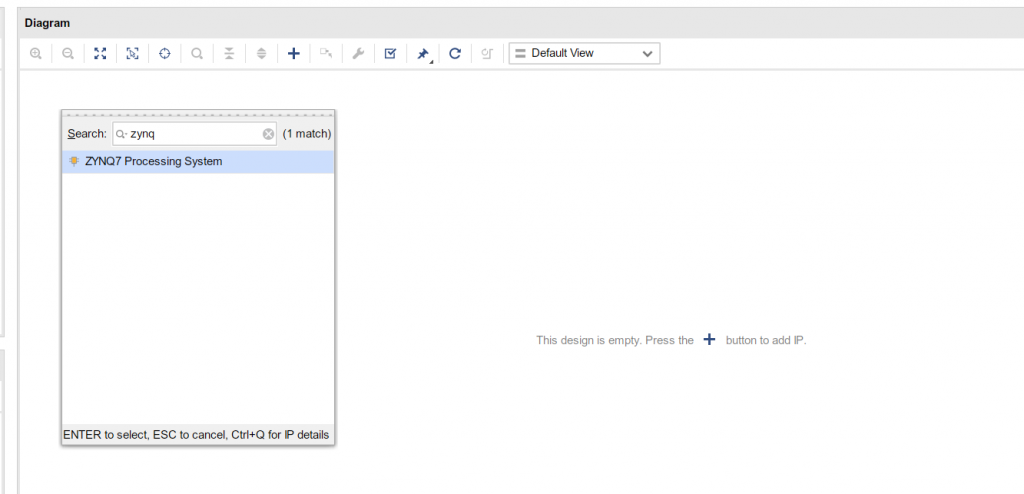

添加 Zynq IP并Run block Automation

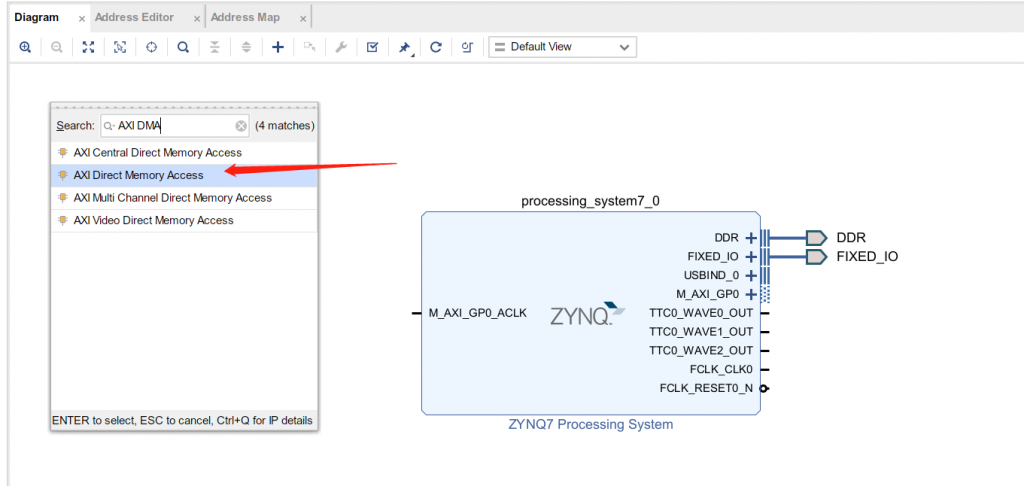

新建AXI DMA IP

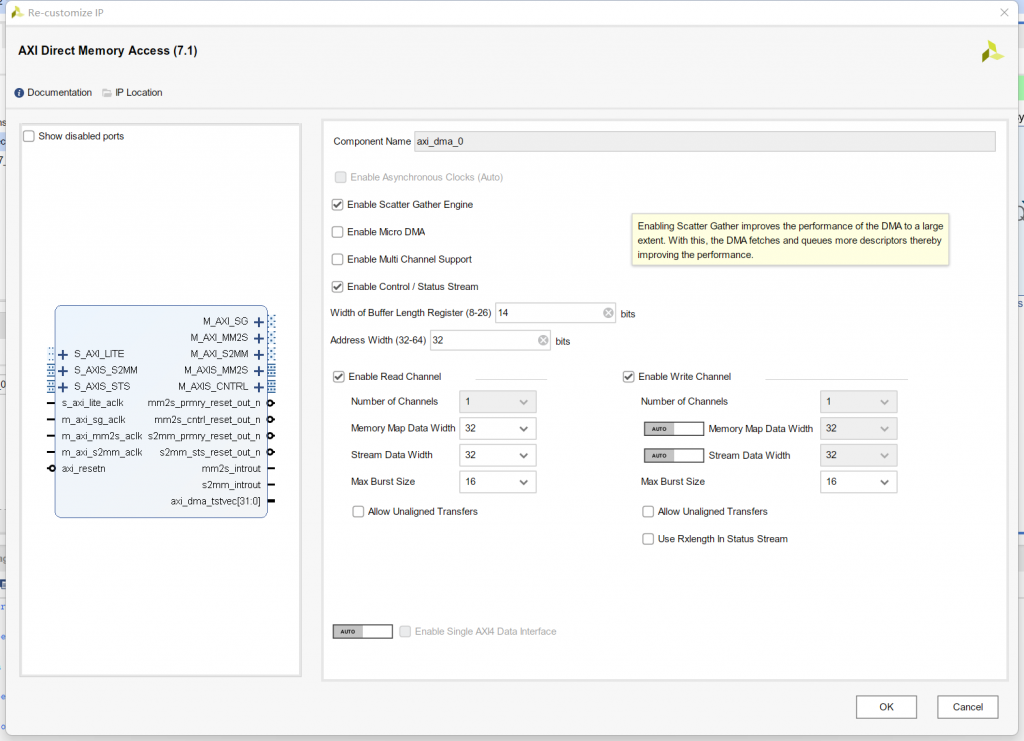

双击IP进入配置页面，如下所示：

对部分选项解释一下（详见PG021 AXI DMA P77）

• Enable Scatter Gather Engine 启动Scatter/Gather模式，上面有介绍过，取消勾选变成Direct Register模式，本Demo为简单起见暂时取消勾选。
• Enable Micro DMA 耗费资源少，但是数据传输速度也有所下降，暂时不选择。
• Width of Buffer Length Register：指定用于控制字段缓冲区长度和在Scatter/Gather模式描述符中传输的状态字段字节的有效位数。 对于Direct Register模式，它指定 MM2S_LENGTH 和 S2MM_LENGTH 寄存器中的有效位数。 长度宽度与 Scatter/Gather 描述符中指定的字节数、MM2S_LENGTH 或 S2MM_LENGTH 中指定的字节数直接相关。 字节数等于 2^Length Width。 对于多通道模式，该值应设置为 23。
• Enable Read Channel
  • Memory Map Data Width 指定AXI_MM2S位宽（用于从存储器读取数）
  • Stream Data Width 指定AXIS_MM2S 数据位宽，应该小于或等于Memory Map Data Width
  • Max Burst Size 最大猝发长度，即AXI_MM2S中MM侧的猝发周期最大值。
• Enable Write Channel 同上

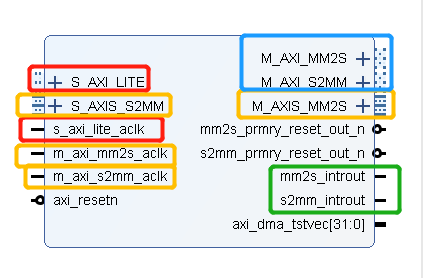

经过设置以后，端口减少为以下：

下面解释端口含义：

• 红色部分（IP控制端口）
  • S_AXI_LITE 接收AXI DMA控制器指令（本实验中连接到Zynq的Master AXI GP）aclk是时钟
• 黄色部分（AXI-Stream协议端口）
  • S_AXIS_S2MM AXI-Stream Slave端口，获取AXI-Stream数据流并通过M_AXI_S2MM进行Memory Map(写入存储器)
  • M_AXIS_MM2S AXI-Stream Master端口，获取从M_AXI_MM2S得到的数据并转换成AXI-Stream协议进行发送
  • 剩下两个aclk是各自的时钟
• 绿色部分（中断）
  • mm2s_introut mm2s中断，代表指定的长度已经全部作为AXIS发送完毕
  • s2mm_introut s2mm中断，代表AXIS的数据已经全部映射到内存

接下来，配置Zynq参数，需要配置的有：

• 使能一个M_AXI_GP用于传输控制数据
• 使能一个S_AXI_ACP或者HP来进行数据高速传输
• 使能中断

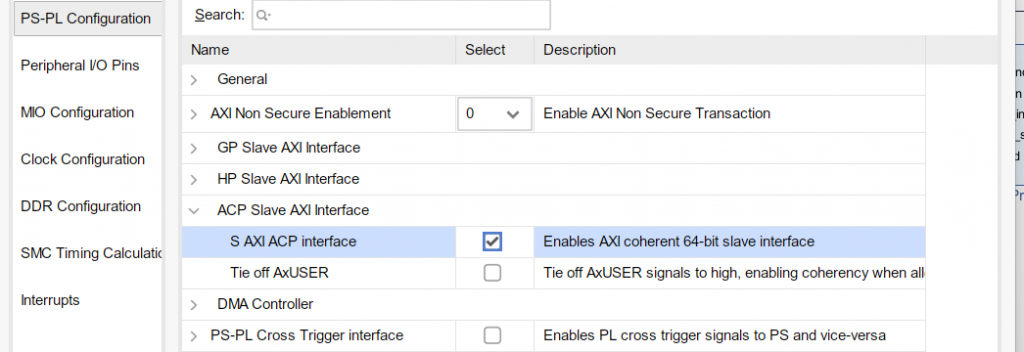

使能ACP

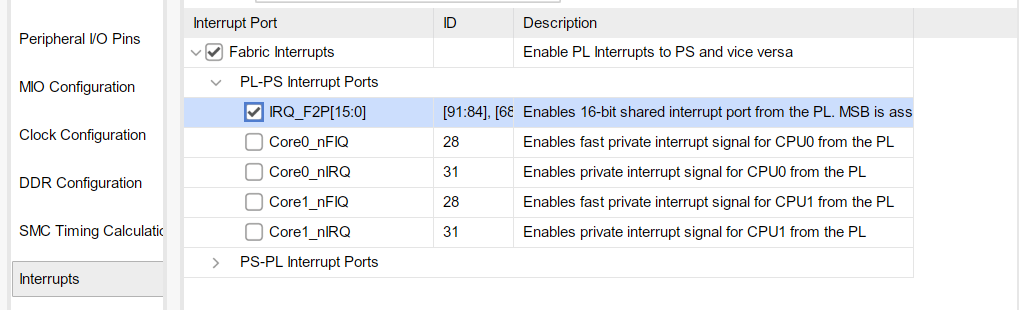

使能中断引脚

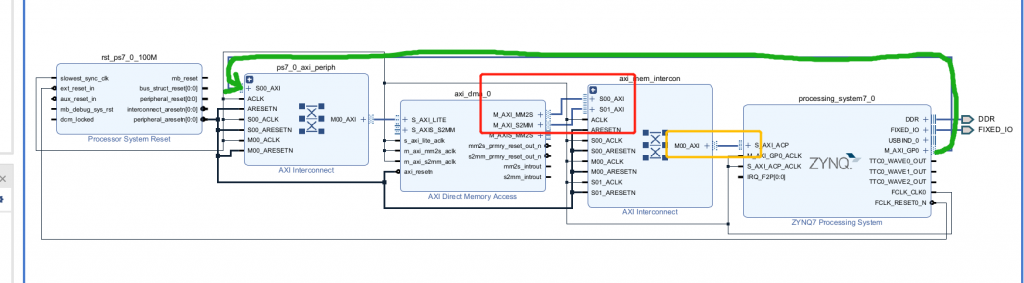

Run Connection Automation，进行基础连线

可以先来分析一下这个图：红色部分两个AXI Master和Slave之间的连线，通过AXI Interconnect操作Zynq的ACP端口（黄色部分），实现向Zynq读取/写入数据。绿色部分给AXI DMA IP发送操作指令。

接下来，为了实现本DEMO的目标：PS->DMA->FIFO->DMA->PS，需要例化一个AXI FIFO

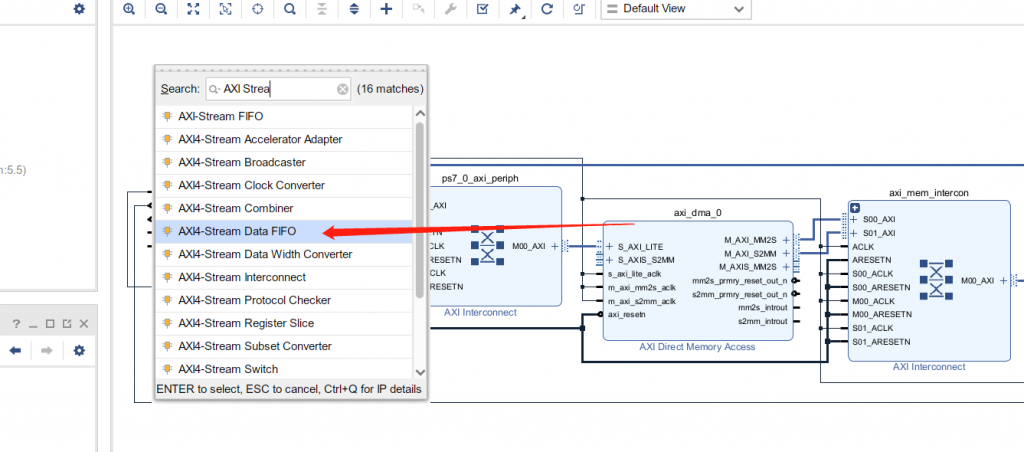

在这里我们接受的是AXI-Stream格式的数据，因此选择AXI Stream Data FIFO。

选择FIFO

接下来，将FIFO连接到DMA上。

发现现在DMA IP有两个最关键的端口没有链接：S_AXIS_S2MM和M_AXIS_MM2S，后者是从AXI ACP读到了数据并输出为Stream的端口，因此应该连接到FIFO的S_AXIS端口，前者则相反。连接完成后，再次运行Connection Automation完成时钟和reset的链接。

添加FIFO的连线

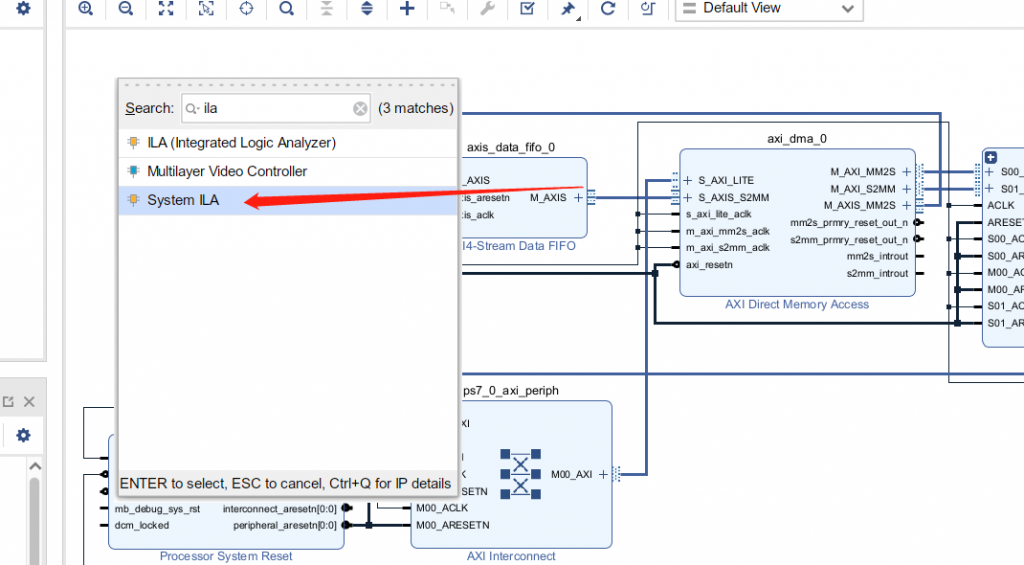

为了方便观测信号，设置一个调试模块ILA，搜索ILA，实例化一个System ILA

ILA

我们需要对ILA核进行一些配置来让他可以检测AXI-STREAM协议。双击IP核，首先将端口调整为两个，同时观测FIFO的输入和输出。

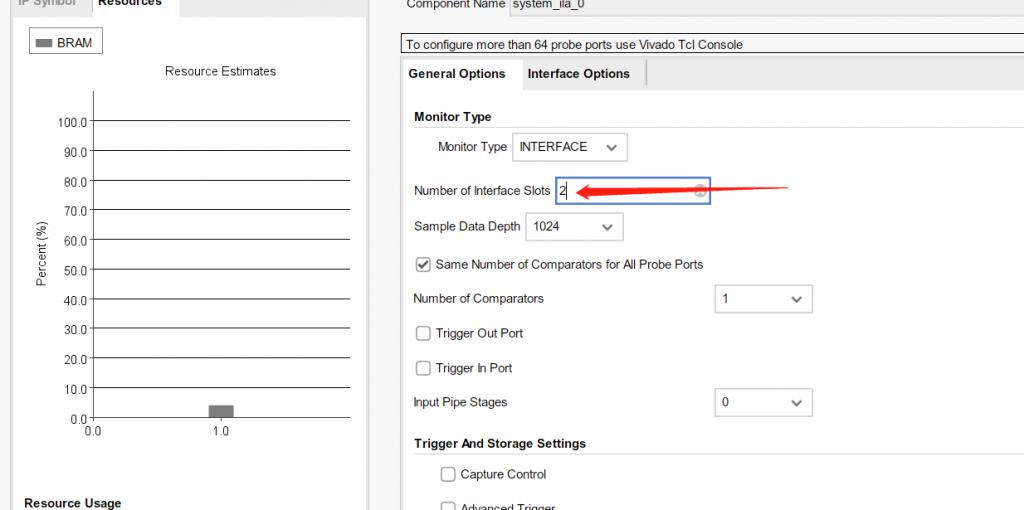

调整ILA参数

进入Interface Options，修改端口种类为 xilinx.com:interface:axis rtl:1.0 来检测AXI-Stream协议。对于SLOT2同理。接着将ILA连接到FIFO两端进行监控。接下来Run Connection Automation让Vivado完成接下来的连接。

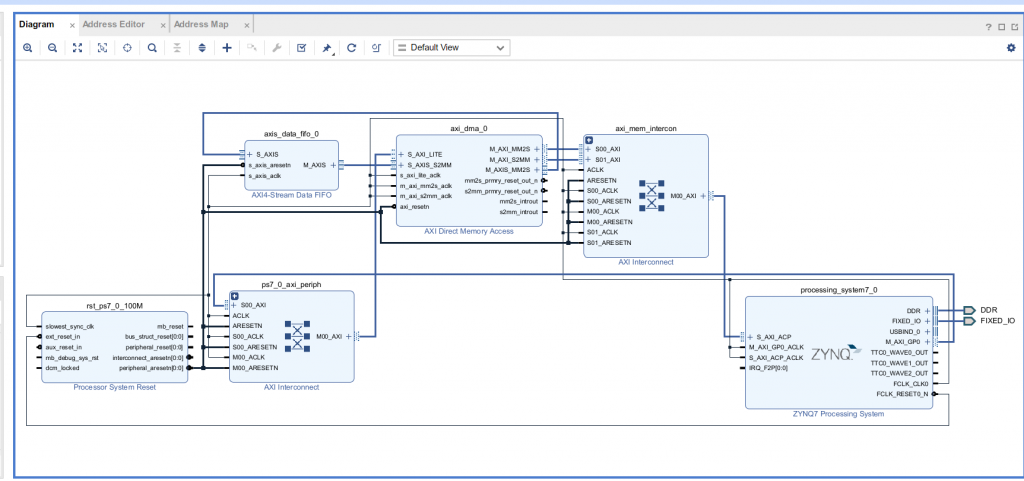

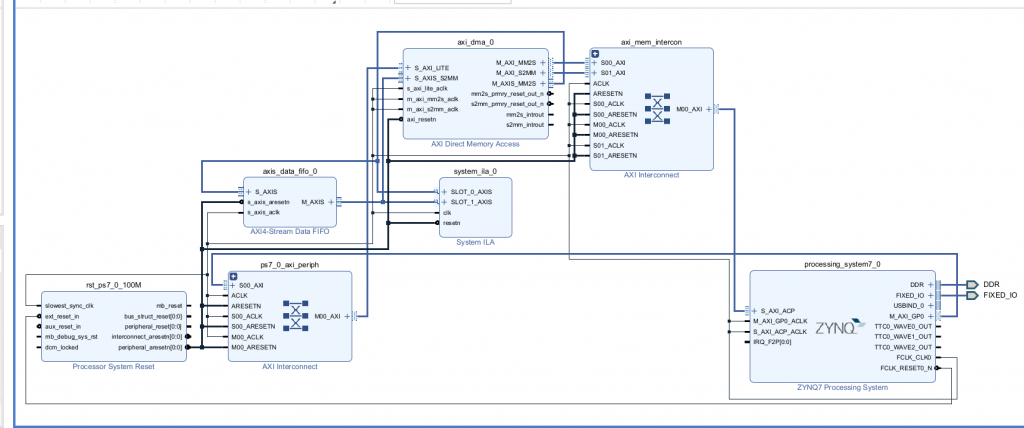

最终的Block Design

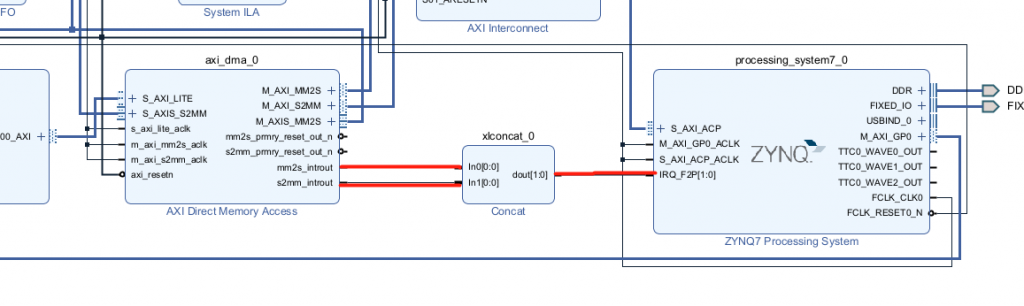

差点忘了一步：整合中断，在这里DMA有两个中断端口，增加一个Concat IP核来拼接这两个中断并连接到Zynq的中断控制端口上去。（虽然本实验暂时用不到中断）

中断传输

点击左侧 Generate Block Design，生成完毕后，在Source面板内右键单击生成的block design，选择 Create HDL Wrapper生成顶层。

进行综合布线，生成比特流，生成后导出硬件描述文件（.xsa）以便进行Vitis IDE开发。

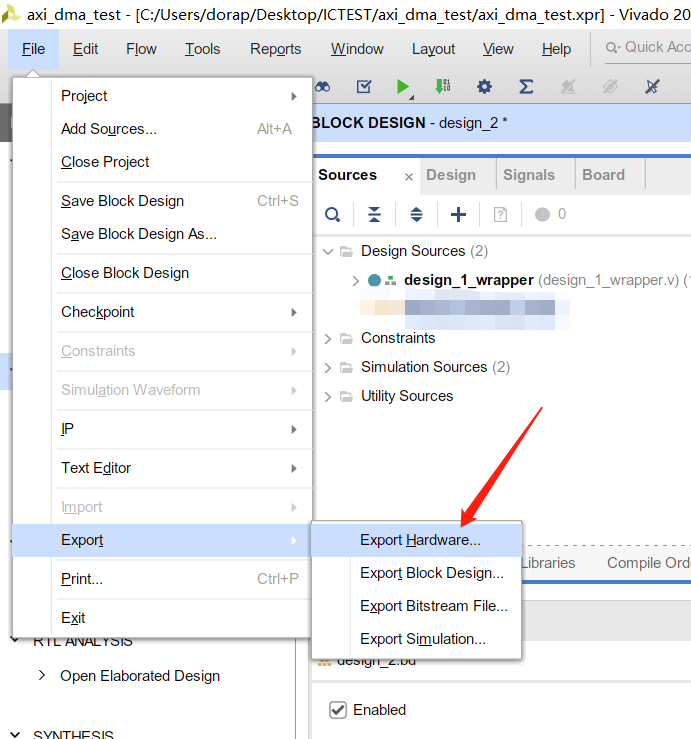

导出xsa

warning 有关是否包含Bitstream
导出时，往往会询问用户是否要包含bitstream，在本实验中建议不包含。在实际调试过程中，先由vivado进行烧录，配置好ILA的trigger，再用Vitis对ARM核心进行编程，可以准确捕捉数据流向。若包含Bitstream，Vitis会自动重新烧写PL，造成不便。

按照正常方式进行Vitis项目创建，New一个Application Project，选择刚刚导出的xsa文件。后面全部默认，生成一个hello world示例工程。

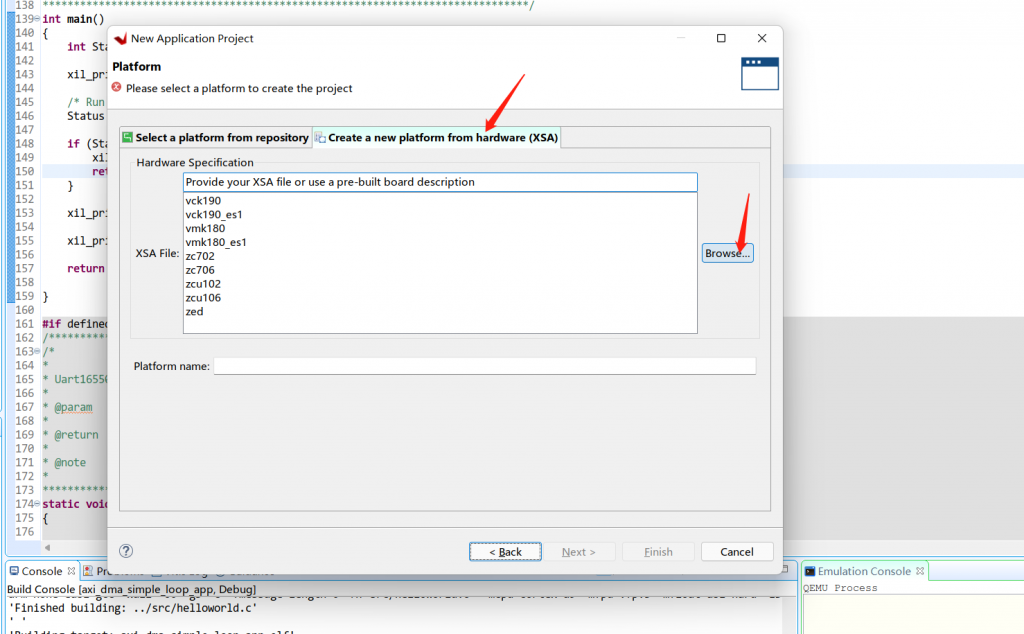

选择描述文件

下一步，进行代码编辑，这里给出我的代码，修改自官方驱动，在zedboard上测试通过。

#include "xaxidma.h"
#include "xparameters.h"
#include "xdebug.h"


#define DMA_DEV_IDXPAR_AXIDMA_0_DEVICE_ID
#define DDR_BASE_ADDRXPAR_PS7_DDR_0_S_AXI_BASEADDR
#define MEM_BASE_ADDR(DDR_BASE_ADDR + 0x1000000)


#define TX_BUFFER_BASE(MEM_BASE_ADDR + 0x00100000)
#define RX_BUFFER_BASE(MEM_BASE_ADDR + 0x00300000)
#define RX_BUFFER_HIGH(MEM_BASE_ADDR + 0x004FFFFF)

// 最大传输长度
#define MAX_PKT_LEN0x20

// 初始值
#define TEST_START_VALUE0xC

//传输轮数
#define NUMBER_OF_TRANSFERS10


#if (!defined(DEBUG))
extern void xil_printf(const char *format, ...);
#endif

// 主函数
int XAxiDma_SimplePollExample(u16 DeviceId);
// DMA以后检测数据一不一样
static int CheckData(void);


XAxiDma AxiDma;
 //设备实例

int main()
{
int Status;
xil_printf("\r\n--- Entering main() --- \r\n");
Status = XAxiDma_SimplePollExample(DMA_DEV_ID); // 调用测试函数
if (Status != XST_SUCCESS) {
xil_printf("XAxiDma_SimplePoll Example Failed\r\n");
return XST_FAILURE;
}
xil_printf("Successfully ran XAxiDma_SimplePoll Example\r\n");
xil_printf("--- Exiting main() --- \r\n");
return XST_SUCCESS;
}


// 测试函数
int XAxiDma_SimplePollExample(u16 DeviceId)
{
XAxiDma_Config *CfgPtr;
int Status;
int Tries = NUMBER_OF_TRANSFERS;
int Index;
u8 *TxBufferPtr; // 等待发送的源地址
u8 *RxBufferPtr; // 要传输的目的地址
u8 Value;

TxBufferPtr = (u8 *)TX_BUFFER_BASE ;
RxBufferPtr = (u8 *)RX_BUFFER_BASE;

// 初始化AXIDMA
CfgPtr = XAxiDma_LookupConfig(DeviceId);
if (!CfgPtr) {
xil_printf("No config found for %d\r\n", DeviceId);
return XST_FAILURE;
}
Status = XAxiDma_CfgInitialize(&AxiDma, CfgPtr);
if (Status != XST_SUCCESS) {
xil_printf("Initialization failed %d\r\n", Status);
return XST_FAILURE;
}

        // 检测DMA是否工作在Scatter/Gather模式，下面的代码仅在Direct Resister模式起作用。
if(XAxiDma_HasSg(&AxiDma)){
xil_printf("Device configured as SG mode \r\n");
return XST_FAILURE;
}


        // 禁止中断，在本实验中我们不需要用到DMA中断
XAxiDma_IntrDisable(&AxiDma, XAXIDMA_IRQ_ALL_MASK,
XAXIDMA_DEVICE_TO_DMA);
XAxiDma_IntrDisable(&AxiDma, XAXIDMA_IRQ_ALL_MASK,
XAXIDMA_DMA_TO_DEVICE);


Value = TEST_START_VALUE;// 初始化初始值
for(Index = 0; Index < MAX_PKT_LEN; Index ++) {
TxBufferPtr[Index] = Value; // 写入等待传输的TxBuffer
Value = (Value + 1) & 0xFF; // 取后八位，因为定义的是u8
}
// 禁用Cache，防止出现数据一致性问题
Xil_DCacheFlushRange((UINTPTR)TxBufferPtr, MAX_PKT_LEN);
Xil_DCacheFlushRange((UINTPTR)RxBufferPtr, MAX_PKT_LEN);

        // 开始传输
for(Index = 0; Index < Tries; Index ++) {
                // 配置DMA要写入的目的地址（S2MM）
Status = XAxiDma_SimpleTransfer(&AxiDma,(UINTPTR) RxBufferPtr,
MAX_PKT_LEN, XAXIDMA_DEVICE_TO_DMA);

if (Status != XST_SUCCESS) {
return XST_FAILURE;
}

                // 配置DMA要传输的源地址（MM2S）
Status = XAxiDma_SimpleTransfer(&AxiDma,(UINTPTR) TxBufferPtr,
MAX_PKT_LEN, XAXIDMA_DMA_TO_DEVICE);

if (Status != XST_SUCCESS) {
return XST_FAILURE;
}

                // Busy的判断取决于AXI Stream的tLast信号
while ((XAxiDma_Busy(&AxiDma,XAXIDMA_DEVICE_TO_DMA))
(XAxiDma_Busy(&AxiDma,XAXIDMA_DMA_TO_DEVICE))) {
/* Wait */
}

                // 检测数据一致性
Status = CheckData();
if (Status != XST_SUCCESS) {
return XST_FAILURE;
}
}

return XST_SUCCESS;
}


// 检测一致性
static int CheckData(void)
{
u8 *RxPacket;
int Index = 0;
u8 Value;

RxPacket = (u8 *) RX_BUFFER_BASE;
Value = TEST_START_VALUE;
Xil_DCacheInvalidateRange((UINTPTR)RxPacket, MAX_PKT_LEN);
for(Index = 0; Index < MAX_PKT_LEN; Index++) {
if (RxPacket[Index] != Value) {
xil_printf("Data error %d: %x/%x\r\n",
Index, (unsigned int)RxPacket[Index],
(unsigned int)Value);

return XST_FAILURE;
}
Value = (Value + 1) & 0xFF;
}
return XST_SUCCESS;
}

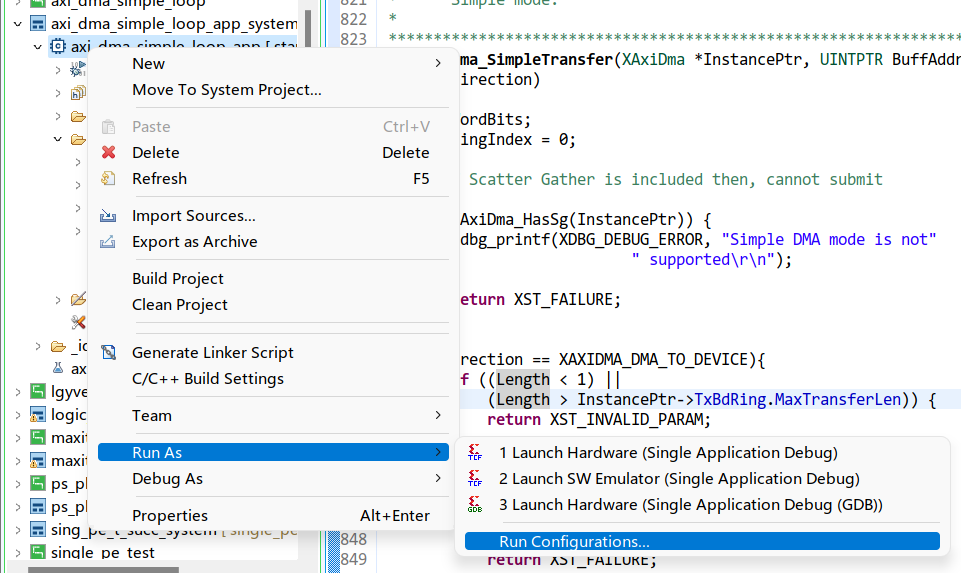

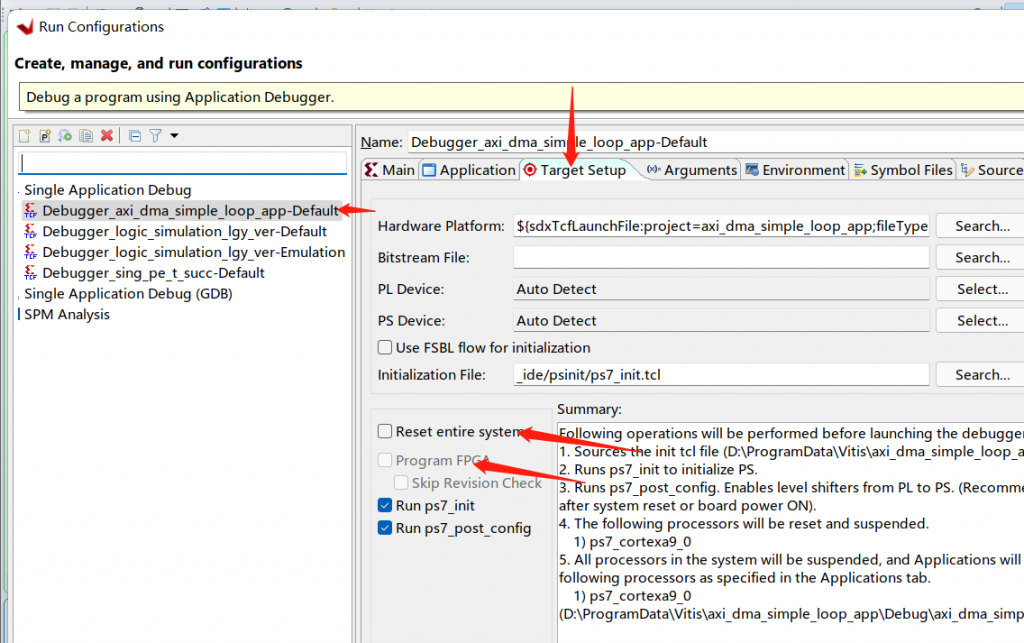

在运行之前，建议先进行一下Run Configuration

Run Configuration

确保Reset和Program关闭

确认一下Reset和Program FPGA关闭，不然会重新给PL编程导致ILA断线。

打开Vivado的Hardware Manager，烧写Bitstream到Target

warning 为什么ILA无法识别？
有些情况下ILA可能无法立刻被识别，Vivado的ILA要求有一个自由时钟（供电后立刻起振），少部分情况可能出现烧写完不识别的情况，可以点击一下Refresh device，若还没有，则可以尝试先让Vitis IDE先烧一次再进行refresh。

在Vitis烧写ARM之前，需要先配置一下ILA的Trigger。在本实验中可以看到如下的ILA检测面板

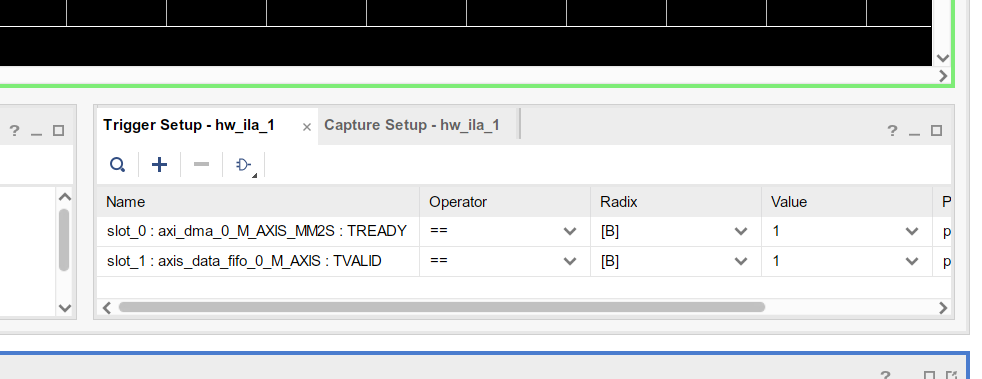

设置如下的Trigger：

• TREADY信号在数据准备好进行传输的时候置1，因此在FIFO出端进行监听
• TVALID信号在数据准备好接受时置1，因此在FIFO入端进行监听

点击Run Trigger的按钮，再利用Vitis进行数据烧录。

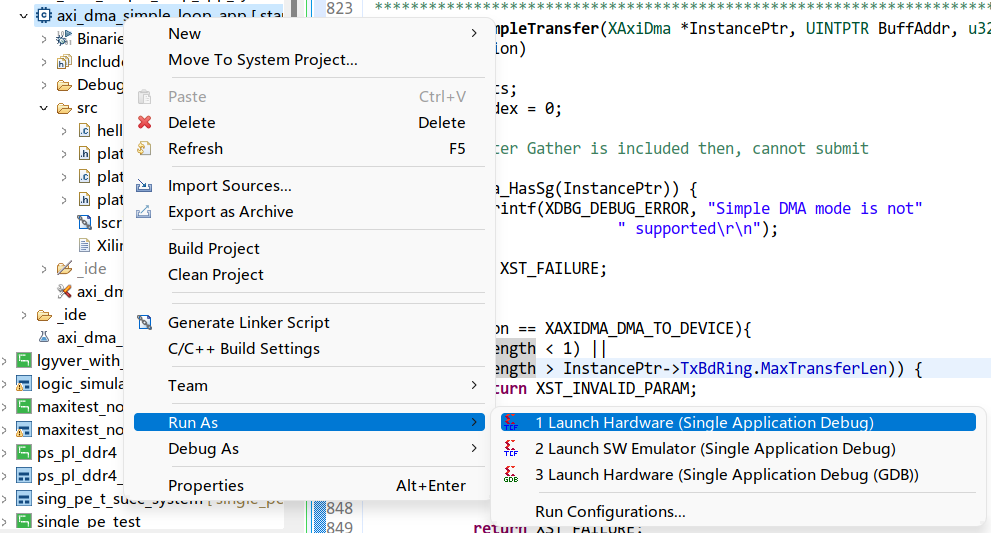

对PS进行编程

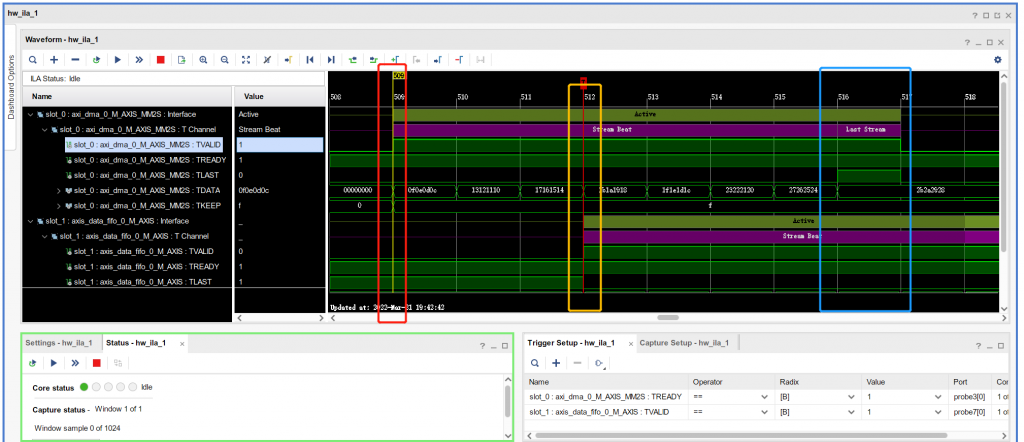

Vivado ILA成功触发并画出数据：

简单分析一下传输数据：

传输数据

红色：当TVALID=1时，握手成功，数据开始传输，直到传输了3*32bit数据后，FIFO出端的TVALID变为1（黄色），数据开始被读出，蓝色部分，最后一个数据被读出后，TLAST被置为1。

为什么是三个周期后开始允许读出？注意到FIFO IP内部有一个CDC (Clock Domain Crossing) sync stages=3，意味着在跨时钟域同步时，要延迟三个周期允许读出，本demo为同时钟域，暂且未考虑此需求。

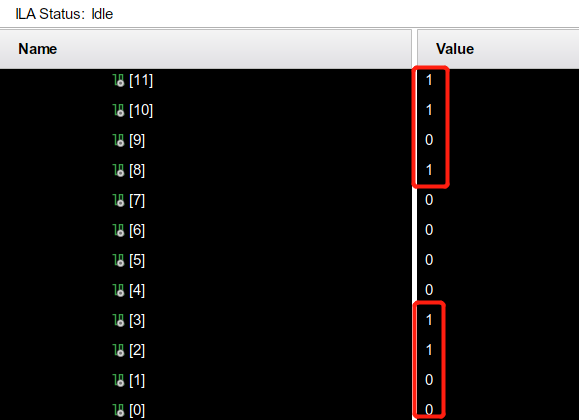

接着来分析一下传输的数据内容。在Vitis IDE里面设置了初始值为(u8)0xC，以后每个8位数+1，因此传输内容应该为00001100 00001101 00001102 … 事实上为：

传输的数据内容

与预期相符。

还发现，单次传输Stream共传输了8拍，一共8*32 = 256bit数据，这是也和事实相符，IDE中设置了传输TxBuffer大小是0x20,共2^5*8bit = 256位。

至此，本实验成功告一段落。
